Norton Commando V4CR [všechny roky] - LTD světlomet H4, 7 palců, čiré sklo

7palcový LTD styl v kontextu Norton Commando a V4CR

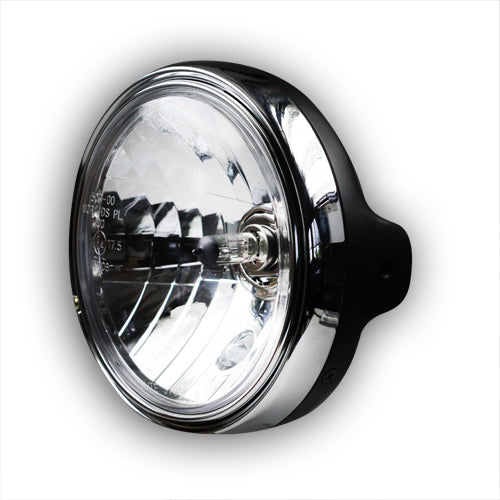

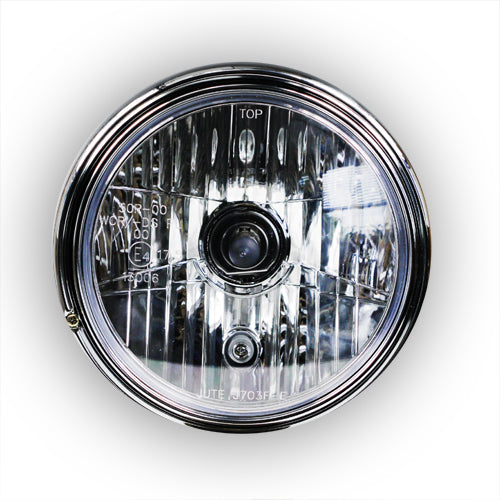

Pro Norton retro a zakázkové projekty kolem Commando nebo V4CR může sloužit jako designový referenční bod klasický kulatý tvar světlometu. Tento univerzální model má černé pouzdro, čiré sklo a hranolový reflektor H4. Kontext modelu nenaznačuje potvrzené přizpůsobení nebo přijetí existujících připojovacích bodů.

Technické parametry

• H4 pro 12V, 60/55W
• Parkovací světlo 4W při 12V
• Boční montáž M8 s roztečí 200 mm

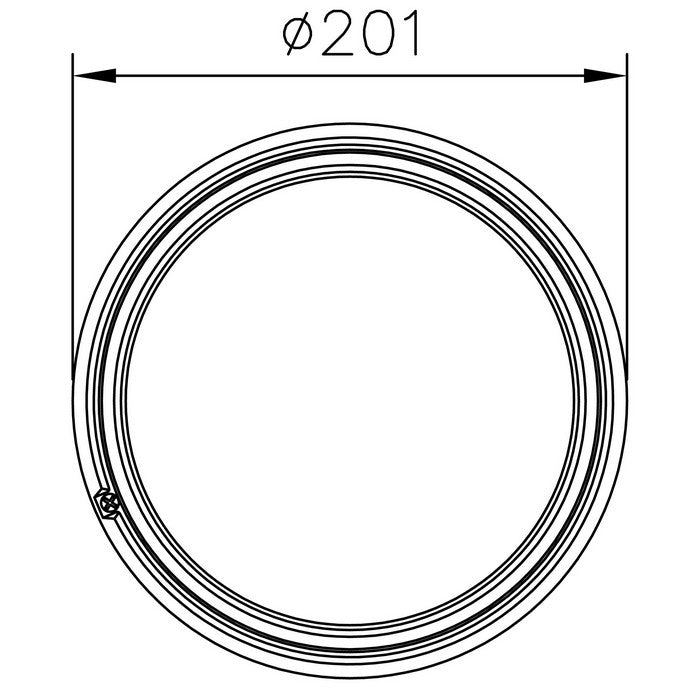

• Vnější průměr 201mm
• Průměr skla/reflektoru 168 mm

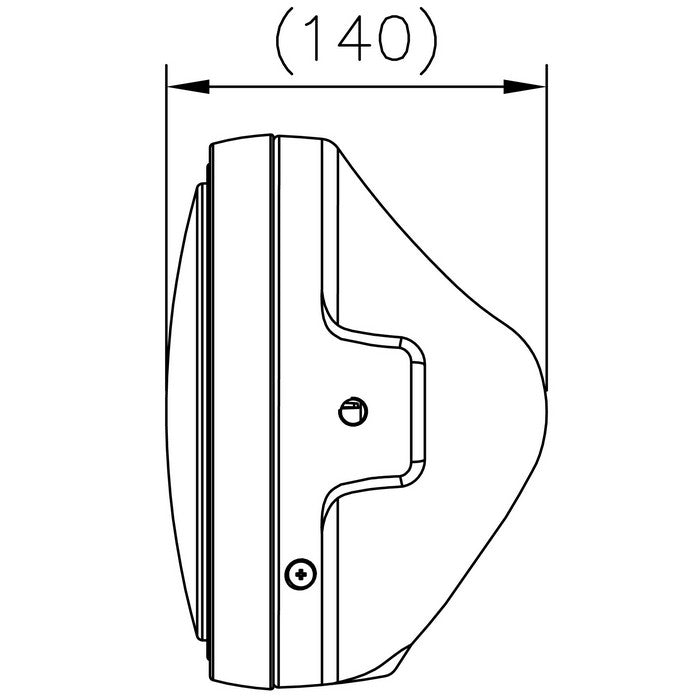

• Hloubka pouzdra 138 mm
• E-schváleno

Porovnejte retro nápad se skutečnými rozměry

Navrhovaná fronta by měla být kompletně změřena. Rozhodující je poloha a šířka držáků a také prostor potřebný pro pouzdro. Kromě toho musí být za 138 mm dostatek místa pro připojení a vedení kabelů bez napětí.

Zkontrolujte na konkrétním motocyklu, zda se elektrický systém shoduje s hlavním světlem H4 a obrysovým světlem. Poté je třeba zkontrolovat volnost pohybu na obou dorazech řízení. Přístroje, vidlice, nádrže, kabely a kabely se nesmí dotýkat světlometu ani jeho držáků.

E-test se týká samotného hlavního světlometu. Nenahrazuje posouzení celé přestavby z hlediska upevnění, montážní výšky, vyrovnání a přípustnosti. Tyto body musí být vyjasněny nezávisle pro Commando a V4CR, zejména pro individuálně konstruované přední části.
